Determinazione dell'isteresi completa J-H su materiali magnetici teneri
Il sistema di misura KOERZIMAT J-H è un'estensione del KOERZIMAT 1.097 HCJ. Determina l'isteresi J-H completa, inclusa la curva di magnetizzazione iniziale dei materiali magnetici teneri in un circuito magnetico aperto.
L'isteresi è determinata per mezzo di un sensore J ed una procedura di misura semplice ed intuitiva. Si possono effettuare misure su barre tonde (diametri 8-14 mm, lunghezza/diametro ≥10 mm) o laminati (larghezza 10mm, spessore 1.6 / 2.00 mm, lunghezza <150 mm). Prima della misurazione i pezzi non necessitano di essere rettificati o caricati meccanicamente.
I vantaggi in breve
- Misurazione rapida e precisa dell'isteresi J(H)- / B(H)-DC
inclusa magnetizzazione iniziale - Magnetizzazione in circuito magnetico aperto
- Forza di campo fino a 100 kA/m
- Gamma di misura 100 – 4,000 μr

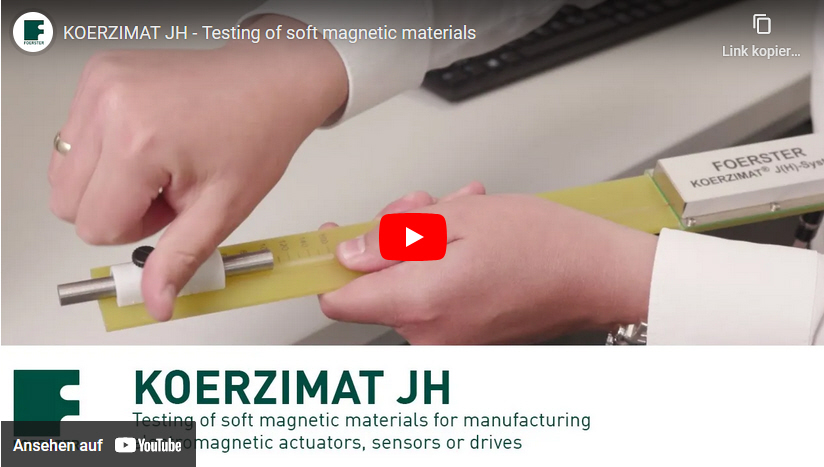

- Inserimento rapido del pezzo sulla slitta portapezzo
- Schermatura magnetica della bobina di misura
- Procedura di preparazione minima
- Nessuno stress meccanico sui pezzi
Maggiori informazioni su questo prodotto sono riportate sulla nostra pagina:
fluxgate-magnetometer.com
Dati tecnici
Temperatura ambiente ammessa: | da 0 a +40 °C |
| Grado protezione: | IP 32 |
| Forza campo magnetico: | 100 kA/m |
| Tempo di misura - isteresi completa inc. Magnetizzazione iniziale: | circa 2 min |
| Gamma di misura - permeabilità relativa: : | 100 - 4,000 μr |
